Датчик уровня дифференциального давления

Solidat Applied Technologies Ltd. является одним из ведущих производителей и поставщиков датчиков уровня дифференциального давления в Китае, а также поддерживает индивидуальное обслуживание. Пожалуйста, не стесняйтесь покупать высококачественную продукцию на складе здесь и получать предложения на нашем заводе. Доступны хороший сервис и разумные цены.



Руководство по эксплуатации преобразователя уровня дифференциального давления (с выбором, установкой и часто задаваемыми вопросами)

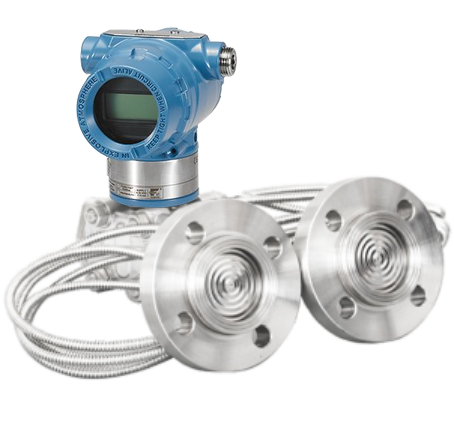

Представляем нашДатчик уровня дифференциального давления– идеальное решение для точного и эффективного измерения и контроля уровня жидкости. Наш продукт оснащен расширенными функциями, которые подходят для широкого спектра промышленных применений. Он поддерживаетодинарный-фланецидвойной-фланецдополнительные конфигурации для адаптации к различным конструкциям резервуаров, рабочему давлению и характеристикам среды. Ниже приводится полное описание продукта, включая основные функции, преимущества, области применения, сравнение выбора типа фланца, руководство по установке со схематическим изображением, а также подробные часто задаваемые вопросы по калибровке и эксплуатации.

Сравнение выбора одинарного-фланца и двойного-фланца

Мы предлагаем две основные конфигурации фланцев, подходящие для различных условий работы. Выбор зависит от типа резервуара, рабочего давления, свойств среды и условий установки, что позволяет избежать дрейфа измерений или сбоев, вызванных неправильным выбором модели.

Элемент сравнения	Однофланцевый-датчик перепада давления	Двухфланцевый-датчик перепада давления
Структурное проектирование	Односторонняя-измерительная диафрагма, сторона отрицательного давления открыта в атмосферу, отсутствие капиллярной структуры, простая и компактная конструкция	Двусторонняя-диафрагма + двойной капилляр, заполненный силиконовым маслом, конструкция для дистанционной передачи давления, независимый отбор проб при положительном и отрицательном давлении.
Применимые условия работы	Открытые атмосферные резервуары, закрытые резервуары низкого-давления; идеально подходит для не-летучих, слегка коррозийных, вязких и легко--кристаллизующихся сред	Герметичные резервуары под давлением, вакуумные резервуары и реакционные котлы; подходит для летучих, токсичных, высоко-температурных и сильно агрессивных газовых-жидкостных смешанных условий эксплуатации
Требования к установке	Требуется только одно отверстие в нижней или боковой стенке резервуара, простая и быстрая установка.	Для отбора проб в двух-точках требуются два отверстия в верхней и нижней частях резервуара; длина и расположение капилляров требуют стандартизированного расположения
Температура и стабильность работы	Отсутствие помех от капиллярного температурного дрейфа, небольшая погрешность измерения температуры, стабильная нулевая точка	Влияет на разницу температур окружающей среды в двойных капиллярах, требует температурной компенсации и регулярной калибровки нуля для обеспечения высокой точности.
Техническое обслуживание и калибровка	Небольшое количество компонентов, простая-калибровка на месте, низкие затраты на ежедневное обслуживание и низкие затраты.	Сложная структура с большим количеством компонентов, процедуры миграции и калибровки диапазона относительно сложны и требуют профессиональной работы.
Стоимость Производительность	Низкие затраты на приобретение и обслуживание, высокая экономичность-эффективность при работе в обычных атмосферных условиях.	Более высокая стоимость закупок, подходит для условий работы с повышенными-требованиями в условиях герметичного давления и длительной-стабильной работой.
Предложение по основному выбору	Приоритет для открытых резервуаров, водоподготовки, сценариев с обычными химическими вязкими средами.	Приоритет для герметичных сосудов под давлением, добычи нефти и газа, сценариев закрытых фармацевтических реакций.



Схема установки и стандартные инструкции по установке

1. Описание схемы установки

Схема установки с одним-фланцем: Фланец устанавливается горизонтально на боковой стенке или вертикально в нижней части открытого резервуара/резервуара низкого-напора. Диафрагма находится заподлицо с внутренней стенкой резервуара, чтобы избежать скопления среды и мертвых углов. Конец отрицательного давления напрямую подключен к атмосферному давлению для сбора статического давления жидкости и преобразования его в сигнал уровня жидкости.

Схема установки с двойным-фланцем: Нижний фланец положительного давления устанавливается на самом низком измеряемом уровне жидкости в резервуаре, а верхний фланец отрицательного давления устанавливается выше самого высокого уровня жидкости (область газовой фазы). Двойные капилляры расположены параллельно с постоянным радиусом изгиба, без экструзии или деформации. Корпус преобразователя устанавливается на горизонтальной высоте между двумя фланцами, чтобы уменьшить дрейф статического давления.

2. Общие характеристики установки

Установите передатчик на ровную и прочную монтажную поверхность, чтобы избежать вибрации и ударов.

Уплотняющая поверхность фланца должна быть чистой и плоской, с комплектными прокладками для предотвращения утечек и обеспечения герметичности измерений.

Для моделей с двойным-фланцем капиллярная схема должна избегать источников тепла с высокой-температурой и воздействия сильного ветра, чтобы уменьшить ошибку разницы температур.

Чтобы обеспечить чувствительность измерения давления, на диафрагме не должно быть царапин, выдавливаний и средней адгезии.

Полная герметизация проводки после установки для предотвращения попадания пыли и влаги и повреждения электрических компонентов.

В1: Почему после установки преобразователь показывает дрейф нуля?

Дрейф нуля в основном вызван отклонением положения установки, изменением температуры окружающей среды или некомпенсированным капиллярным статическим давлением. Решения: выполните-калибровку нулевой миграции на месте после установки; для моделей с двойным-фланцем обеспечьте единообразие расположения капилляров и избегайте односторонней разницы температур; откалибруйте нулевую точку еще раз после стабилизации температуры в новых рабочих условиях.

Вопрос 2. Как правильно выполнить калибровку диапазона для разных типов фланцев?

Для датчиков с одним-фланцем: после опорожнения резервуара откалибруйте нулевую точку (выход 4 мА), затем заполните жидкость до полной-высоты шкалы, чтобы откалибровать полное значение (выход 20 мА). Для датчиков с двойным-фланцем: сначала проведите калибровку нулевой фазы по газу-, чтобы устранить влияние давления в резервуаре, затем выполните полномасштабную-калибровку уровня жидкости и включите встроенные-функции компенсации температуры и статического давления для обеспечения точности.

В3: Что вызывает медленный отклик или неточные данные уровня во время работы?

К частым причинам относятся прилипание к диафрагме вязкой среды, блокировка зоны измерения давления, выдавливание капилляров или пузырьки воздуха внутри заполненного масла, а также ослабление проводки. Решения: Регулярно очищайте диафрагму, чтобы избежать образования накипи; проверить целостность капилляров; затянуть клеммы проводки; перекалибровать диапазон, если произойдет отклонение данных.

Вопрос 4. Можно ли использовать датчики с двойным-фланцем для резервуаров с открытым атмосферным воздухом?

Технически это возможно, но не рекомендуется. Конструкция с двойным-фланцем стоит дороже и подвержена дрейфу температуры окружающей среды, что приводит к нестабильности данных. Сценарии с резервуарами с открытым атмосферным воздухом больше подходят для моделей с одним-фланцем, которые имеют более простую конструкцию, меньшую погрешность и более высокую экономическую эффективность.

В5: К каким суровым условиям может адаптироваться передатчик?

Наш промышленный преобразователь уровня дифференциального давления-класса выдерживает высокие и низкие температуры, влажные, пыльные и умеренно агрессивные рабочие среды. Вся машина имеет водонепроницаемую и пыленепроницаемую конструкцию, стабильно работает в промышленных условиях непрерывной работы и может эффективно противостоять средней коррозии и механическим воздействиям.

Вопрос 6. Поддерживает ли передатчик удаленный-мониторинг в реальном времени и передачу данных?

Да. Он оснащен стандартным сигнальным выходом 4-20 мА и поддерживает стыковку с промышленными ПЛК, РСУ и системами удаленного мониторинга. Он осуществляет сбор данных об уровне жидкости-в режиме реального времени, удаленный анализ данных и аварийную сигнализацию, отсутствие необходимости в ручной проверке на месте, что значительно повышает эффективность работы.

Вопрос 7: Каков ежедневный цикл обслуживания и ключевые моменты обслуживания?

Ежедневный цикл обслуживания рекомендуется выполнять раз в месяц при обычных условиях работы и раз в две недели при условиях высокой-коррозии и высокой-среды с высокой вязкостью. Ключевые моменты: регулярно очищайте поверхность диафрагмы от накипи, проверяйте герметичность фланца и целостность капилляров, регулярно проверяйте точность нулевой точки и диапазона, а также проверяйте состояние проводки и заземления, чтобы избежать помех сигнала.

Вопрос 8: Как правильно выбрать диапазон измерения для условий работы на-площадке?

Диапазон измерения определяется максимальной высотой уровня жидкости и плотностью среды в резервуаре. Рекомендуется зарезервировать запас в размере 10 %-20 % на основе фактической максимальной высоты уровня жидкости, чтобы избежать полной-перегрузки. Для моделей с двумя фланцами убедитесь, что расстояние между верхним и нижним фланцами соответствует эффективному диапазону измерения, обеспечивая изменение уровня жидкости в пределах допустимого интервала отбора проб.

Заключение

Наш датчик уровня дифференциального давления — незаменимый-продукт для отраслей, где требуется точное измерение уровня жидкости. Благодаря дополнительным конфигурациям с одним-фланцем и двойным-фланцем он идеально адаптируется к открытому/закрытому, нормальному-давлению/давлению-в различных рабочих условиях. Обладая высокой точностью, простотой установки и калибровки, надежным промышленным-качеством, функцией удаленного мониторинга и низкими затратами на обслуживание, он представляет собой идеальное индивидуальное решение для удовлетворения разнообразных потребностей в промышленных измерениях. Инвестируйте в наш продукт, чтобы обеспечить беспроблемную- и эффективную промышленную эксплуатацию уже сегодня!
