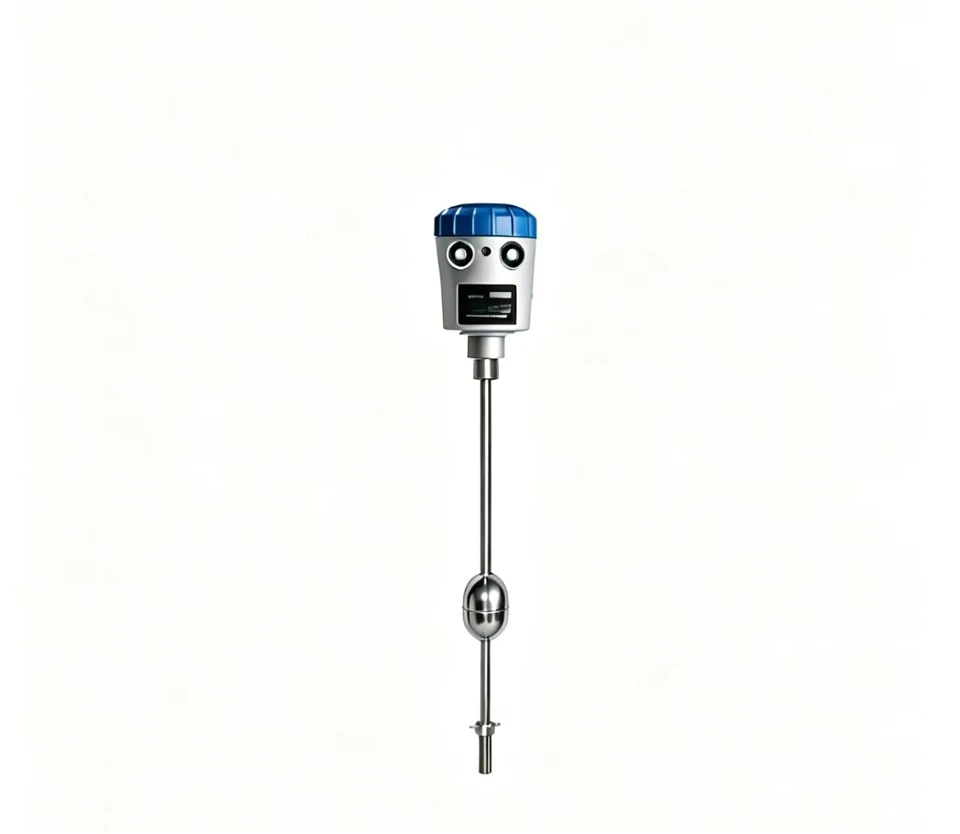

Магнитострикционный MagScan серии SLDL7100

Solidat Applied Technologies Ltd. является одним из ведущих производителей и поставщиков магнитострикционных устройств magscan серии sldl7100 в Китае, а также поддерживает индивидуальное обслуживание. Пожалуйста, не стесняйтесь покупать высококачественную продукцию на складе здесь и получать предложения на нашем заводе. Доступен хороший сервис и разумные цены.



1. Обзор продукта

Магнитострикционный уровнемер MagScan серии SLDL7100 — это высококачественный-измерительный прибор непрерывного действия, созданный SOLIDAT для высокоточного-измерения жидкостей. Основываясь на магнитострикционном эффекте и принципе измерения-разности времени, он может точно измерять уровень жидкости, уровень раздела фаз, температуру в нескольких-точках и среднюю температуру одновременно. Он обладает такими основными преимуществами, как сверх-высокая точность, длительный срок службы, взрывобезопасность-, устойчивость к высоким температурам и высокому давлению, защита от-помех и отсутствие необходимости в обслуживании-. Он широко используется в нефтяной, химической, нефтегазовой, тонкой химической, пищевой и фармацевтической, электроэнергетической и других отраслях промышленности для удовлетворения потребностей непрерывного контроля уровня жидкости и интерфейса в условиях чистой жидкости, агрессивной среды, среды с высокой температурой и высоким давлением, огнеопасных и взрывоопасных рабочих условиях. Это идеальное высокоточное-измерительное решение для торговых расчетов, учета в резервуарах и управления технологическими процессами.

2. Принцип работы

Магнитострикционный уровнемер серии SLDL7100 состоит из электронного отсека, волноводного щупа и поплавка с магнитным кольцом.

Электронные компоненты датчика при работе подают на волноводный провод возбуждающий импульсный ток, который распространяется вдоль волноводного провода и формирует вокруг него импульсное магнитное поле.

Поплавок снаружи стержня зонда плавает вверх и вниз вместе с уровнем жидкости, а постоянное магнитное кольцо внутри поплавка образует фиксированное магнитное поле.

Когда импульсное магнитное поле встречается с магнитным полем магнитного кольца в плавающем положении, внезапное изменение магнитного поля приводит к тому, что волноводный провод, изготовленный из магнитострикционного материала, генерирует крутильный волновой импульс.

Крутильная волна передается обратно в электронный отсек по волноводному проводу с фиксированной скоростью и детектируется.

Путем точного измерения разницы во времени между импульсом возбуждения и эхо-импульсом напрямую рассчитывается положение поплавка, то есть реальная высота уровня жидкости и уровня раздела фаз. Процесс измерения не подвержен механическому износу, дрейфу и имеет долгосрочную-стабильность.

3. Характеристики продукта

Сверх-высокая точность измерений

Точность измерения уровня жидкости составляет ±0,5 мм, точность измерения уровня раздела фаз составляет ±1 мм, а разрешение по высоте составляет ±0,01 мм, что соответствует требованиям торгового измерения и высокоточного-контроля точности.

Многопараметрическое-одновременное измерение

Один прибор может одновременно выводить уровень жидкости, уровень раздела фаз, температуру по 5 точкам и среднюю температуру, поддерживая компенсацию температуры объема и упрощая конфигурацию системы.

Конструкция, не допускающая-контактов и износа-

Между поплавком и стержнем зонда отсутствует механическое трение, отсутствуют изнашиваемые детали, длительный срок службы и практически-не требуется техническое обслуживание.

Высокая адаптируемость к экстремальным условиям работы

Рабочая температура составляет -40 градусов ~+427 градусов, а максимальное сопротивление давлению составляет 207 бар, что подходит для сценариев высокой температуры, высокого давления и глубоких резервуаров для хранения.

Взрывозащищенность-и высокая безопасность

Соответствует сертификату искробезопасности Exd(ia)ICT6 и пожаробезопасности композитного материала, источник питания низкого напряжения 24 В-, молниезащита, защита от перенапряжения и защита от электромагнитных помех.

Удобная отладка и использование

Поддерживает многоязычный-интерфейс, оснащен функцией эхо-дисплея и может быть быстро введен в эксплуатацию без сложной калибровки.

Комплексный интерфейс связи

Поддерживает HART, Modbus, Profibus PA, Foundation Fieldbus, GPRS, CDMA и Bluetooth, легко подключается к системам DCS и SCADA.

Богатый выбор структуры

Доступны жесткие модели SLDL7110 и гибкие модели SLDL7120, которые можно адаптировать к различным диапазонам и местам установки.

Проектирование безопасности нефти и газа

Превосходное уплотнение плавающей пластины, снижение испарения среды, поддержка функции обнаружения утечек в резервуаре и повышение уровня безопасности в зоне хранения.

4. Технические параметры

Принцип измерения Магнитострикционный эффект

Точность измерения уровня ±0,5 мм

Точность измерения интерфейса ±1 мм

Точность измерения температуры <0,2 градуса

Разрешение по высоте ±0,01 мм

Модель и диапазон измерения SLDL7110 жесткого типа 0–5 м, SLDL7120 гибкого типа 0–20 м

Конфигурация измерения температуры 5-точечное измерение температуры RTD с поддержкой объемной температурной компенсации

Рабочая температура -40 градусов ~ +427 градусов

Номинальное давление До 207 бар

Максимальное расстояние передачи зонда 305 м

Напряжение питания 24 В постоянного тока

Потребляемая мощность Менее или равна 2 Вт

Класс взрывозащиты-Exd(ia)ICT6

Степень защиты IP67

Выходной сигнал 4~20 мА+HART, RS485, Modbus, Profibus PA, Foundation Fieldbus, Bluetooth, GPRS, CDMA

Время отклика <1 с

Долгосрочная-стабильность Меньше или равна ±0,05 % полной шкалы в год.

Способ установки Верхний-фланец и резьба, можно установить без опорожнения резервуара, а резервуар-хранилище можно установить непосредственно через легкое отверстие.

Применяемые среды Нефтепродукты, химические жидкости, чистая вода, агрессивные жидкости, высоко-масла-теплоносители и т. д.

5. Инструкции по установке

Способ установки

Рекомендуемый метод вертикальной установки-с верхним расположением: крепление к верхней части резервуара с помощью фланцев или резьбы, зонд вставляется в среду вертикально, угол наклона не превышает 5 градусов.

Установка без пустого-бака-может быть завершена без остановки и опорожнения, что значительно снижает затраты на строительство и риски простоя.

При установке в условиях перемешивания и ударов внизу можно установить перегородку для стабилизации уровня жидкости при небольших колебаниях, а в случае сильных колебаний необходимо установить защитную трубку или сито с отверстиями для выравнивания давления, чтобы обеспечить постоянный уровень жидкости внутри и снаружи трубки, защитить датчик и повысить стабильность измерений.

Точки установки

Зонд необходимо держать вертикально, чтобы избежать изгиба и выдавливания.

В зоне движения поплавка нет препятствий, что обеспечивает плавное движение вверх и вниз.

Фланец надежно герметизирован, выбрана уплотнительная прокладка, подходящая для среды.

Корпус прибора надежно заземлен для улучшения молниезащиты и защиты от-помех.

Электропроводка должна строго соответствовать требованиям по взрывобезопасности-, оголенные провода не должны быть открытыми, а водонепроницаемые разъемы должны устанавливаться вне помещения.

6. Типичные сценарии применения

Нефтехимическая промышленность

Высокоточное-измерение уровня жидкости и уровня раздела фаз в резервуарах для хранения сырой нефти, резервуарах для хранения нефтепродуктов, резервуарах для химического сырья, реакционных котлах и сепараторах.

Хранение нефти и газа

Резервуары с плавающей крышей, резервуары-хранилища, подземные резервуары для хранения, поддерживающие подавление испарения и контроль утечек.

Тонкая химическая промышленность

Непрерывное измерение агрессивных жидкостей, органических растворителей, материалов высокой-чистоты, резервуаров для хранения кислот и щелочей.

Пищевая и фармацевтическая промышленность

Контроль уровня жидкости в гигиенических резервуарах для дозирования жидкостей, резервуарах для хранения жидкостей и стерильных средах.

Электроэнергия

Резервуары для хранения масла-теплоносителя, станции гидравлического масла, резервуары для смазочного масла, системы дозирования воды.

Условия работы при высокой температуре и высоком давлении

Контроль уровня жидкости в высоко-реакционном оборудовании, резервуарах для хранения-высокого давления и системах теплоносителя.

7. После-продажное и сервисное обслуживание

Профессиональная техническая поддержка:Предоставление комплексных-услуг по установке, пуско-наладке и настройке параметров.

Низкие затраты на техническое обслуживание: функция самоочистки-, отсутствие регулярной замены уязвимых деталей, сокращение объема работ по техническому обслуживанию.

Глобальная сеть после-продаж:Solidat Applied Technologies имеет профессиональную команду после-послепродажного обслуживания, которая обеспечивает своевременную техническую поддержку и поставку запасных частей.

Служба настройки: поддержка настройки с высокой степенью точности и разработки персонализированных решений в соответствии с потребностями клиента-на месте.
