Расходомер с открытым каналом
В раздельном-радарном уровнемере SoltaSmart/дифференциальном указателе уровня жидкости/расходомере с открытым каналом используется технология-модулированных непрерывных волн (FMCW). Передатчик осуществляет линейную частотную модуляцию (развертку частоты) в пределах рабочего диапазона, а расстояние определяется путем сравнения разности частот (Δf) между передаваемыми волнами.
- Внедрение продукции
Solidat Applied Technologies Ltd. является одним из ведущих производителей и поставщиков расходомеров с открытым каналом в Китае, а также поддерживает индивидуальное обслуживание. Пожалуйста, не стесняйтесь покупать высококачественную продукцию на складе здесь и получать предложения на нашем заводе. Доступны хороший сервис и разумные цены.
Манометр / расходомер с открытым каналом
Бренд: СОЛИДАТКатегория продукта: Прибор измерения и контроля промышленных процессовОсновное позиционирование: Высокоточный-многофункциональный-радарный измерительный прибор раздельного-типа для сложных промышленных условий работы.
1. Обзор
Радарный уровнемер SoltaSmart -типа SoltaSmart/расходомер с открытым каналом серии SLDL5250 — это высокопроизводительный промышленный измерительный прибор с-производительными характеристиками, независимо разработанный SOLIDAT. Он объединяет передовую технологию частотно-модулированной непрерывной волны (FMCW) и запатентованный алгоритм обработки эхо-сигналов SoltaSmart. Разработанный для разнообразных измерительных потребностей современного промышленного производства, этот продукт поддерживает измерение уровня жидкости одним-зондом, расхода на расстоянии и в открытом канале, а также для измерения разницы уровней с двумя-прецизионными-зондами и широко применяется для измерения твердых и жидких сред в различных областях промышленности. Благодаря сильной защите от-помех, высокой адаптации к окружающей среде и простоте эксплуатации он стал надежным выбором для мониторинга и управления промышленными процессами.
2. Принцип работы
Основываясь на проверенном принципе работы FMCW (непрерывная волна с частотной модуляцией), прибор серии SLDL5250 передает линейный частотно-модулированный сигнал непрерывной волны, который стабильно колеблется в пределах рабочего диапазона частот. Когда сигнал достигает поверхности измеряемой среды (твердого тела/жидкости) или границы канала, он отражается, образуя отраженную волну.
Высокоскоростной-модуль обработки прибора в режиме реального-времени сравнивает разницу частот △f между исходной передаваемой волной и отраженной волной и преобразует разницу частот в точное значение расстояния посредством расчета профессионального алгоритма. В соответствии с фактической конфигурацией приложения измеренные данные дополнительно преобразуются в данные об уровне жидкости, перепаде уровней или расходе в открытом канале, соответствующие стандартам промышленного применения, и выводятся через несколько каналов сигналов для отображения на-объекте и доступа к системе дистанционного управления.
Конфигурация с одним-зондом: Обеспечивает точное измерение среднего расстояния, высоты уровня жидкости и скорости/объема потока в открытом канале.
Конфигурация с двумя-зондами: Обеспечивает высокую-точность измерения разницы уровней и среднего значения уровня между двумя точками измерения.
3. Основные характеристики продукта
3.1 Передовые базовые технологии и высокая адаптируемость
Оснащенный высокопроизводительным-современным микропроцессором и запатентованной технологией обработки эхосигналов SoltaSmart, прибор может эффективно идентифицировать и обрабатывать эхосигналы в сложных рабочих условиях, таких как неровная поверхность среды, сильная турбулентность и многочисленные препятствия, обеспечивая стабильные и точные результаты измерений.
3.2 Гибкий выбор частоты датчика
Дополнительный высокочастотный датчик 80 ГГц или 120 ГГц-; Различные датчики частоты могут быть выбраны в соответствии с реальными сценариями применения (например, диапазон измерения, тип среды, помехи от окружающей среды), что соответствует индивидуальным потребностям измерений в различных областях промышленности.
3.3 Сверхсильное проникновение и защита от-помех
Высокочастотный радиолокационный сигнал-обладает высокой проникающей способностью, что позволяет эффективно преодолевать высокие концентрации пара, пыли, дыма и других агрессивных сред окружающей среды и особенно подходит для условий работы с высоким содержанием пара и пыли, таких как химические заводы, металлургические заводы, зернохранилища и очистные сооружения.
3.4. Простая отладка и-экономия времени
Поддерживает непрерывную-отладку-на месте, нет необходимости заполнять или опорожнять измеряемый контейнер/канал во время отладки и калибровки, что позволяет избежать влияния отладки на промышленные производственные процессы и значительно сэкономить время-работы и обслуживания на площадке.
3.5 Интеллектуальное устранение ложного эха
Встроенная-интеллектуальная функция «Обучение ложному эхо»; Прибор может автоматически изучать и записывать характерные сигналы множественных ложных эхо-сигналов, генерируемых стенками резервуара, фланцами, кронштейнами и другими конструкциями, и точно фиксировать реальный эхо-сигнал измеряемой среды, обеспечивая точность измерений в сложных структурных условиях.
3.6 Гуманизированная конструкция эксплуатации и обслуживания
Поддерживает многоязычный интерфейс управления-(включая китайский и английский), адаптируясь к привычкам работы технических специалистов в разных странах и регионах.
Благодаря функции отображения-эхо- и ложного эхо-сигнала в реальном времени-персонал по отладке на месте может визуально просматривать форму сигнала и характеристические данные, что облегчает быстрый анализ неисправностей, настройку параметров и ежедневное обслуживание.
3.7 Высокая степень защиты и долговечность использования
Датчик и контроллер имеют высокую степень защиты IP68, что позволяет противостоять длительному-погружению в воду, накоплению пыли, дождевой и снеговой эрозии и подходит для суровых промышленных условий-на объекте, что эффективно продлевает срок службы прибора.
3.8 Богатые режимы связи и вывода сигналов
Полная совместимость с основными промышленными протоколами связи и режимами вывода сигналов, поддержка HART, Modbus, Profibus PA, Foundation Fieldbus, шины AUTBUS, а также удаленной беспроводной связи GPRS/CDMA и локальной связи Bluetooth; легко подключается к РСУ, ПЛК и другим промышленным системам управления, обеспечивая передачу и управление данными на-площадке и удаленно.
3.9 Много-многофункциональное и многофункциональное-приложение
Объединив несколько функций измерения в одной машине, он применим для измерения уровня твердых и жидких сред, многоточечной разницы уровней и измерения среднего уровня, а также для профессионального измерения расхода в открытом канале; его можно широко использовать в нефтяной, химической, электроэнергетической, металлургической, водоочистной, зерновой и нефтяной промышленности, строительных материалах и других отраслях промышленности.
3.10 Стабильная производительность и надежное качество
Строго в соответствии с международными стандартами промышленного производства для исследований, разработок и производства, со стабильным технологическим давлением и температурой, а также прошел ряд международных авторитетных сертификатов, обеспечивая надежность и стабильность долгосрочной-непрерывной работы в промышленных условиях.
4. Технические параметры
| Спецификация | SLDL5258 | SLDL2559 |
|---|---|---|
| Приложение | Измерение уровня, разницы уровней и среднего значения в различных областях промышленности; профессиональное измерение расхода в открытом канале | Соответствует SLDL5258 |
| Технологическое соединение | G1/A, NPT1, фланец (несколько стандартных интерфейсов для установки-на месте) | G1A, NPT1, фланец (разные варианты интерфейса для удовлетворения различных требований к установке) |
| Материал корпуса преобразователя | ПУ/ПК/ПТФЭ/керамика/316 (коррозионно--стойкий, износостойкий-стойкий, подходит для различных агрессивных сред) | ПУ/ПК/ПТФЭ/керамика/316 (тот же высокоэффективный-материал, что и SLDL5258, с высокой устойчивостью к коррозии и износу) |
| Температура процесса | -40 ~ 90 градусов (широкая температурная адаптация, подходит для условий работы при низких/высоких температурах) | -40–95 градусов (более высокая устойчивость к высоким температурам, больше подходит для высокотемпературных промышленных условий) |
| Технологическое давление | -0,7…5 МПа (адаптируется к рабочим средам с отрицательным, нормальным и положительным давлением) | Соответствует SLDL5258 |
| Диапазон измерения | 0,05–120 м (сверх-широкий диапазон измерений, охватывающий потребности в измерениях на микро-и больших-расстояниях) | Соответствует SLDL5258 |
| Частота передачи | 80 ГГц | 120 ГГц |
| Угол передачи | 8 градусов (широкий охват луча, подходит для точек измерения-большого пространства) | 3 степени (узкий луч, сильная защита от-помех, подходит для небольших точек измерения и сложных сценариев препятствий) |
| Выходной сигнал | 4...20 мА HART, 2-проводной/4-проводной; Profibus PA, Foundation Fieldbus; Протокол Modbus, шина 485; Пульт дистанционного управления GPRS/CDMA, связь Bluetooth; автобус АУТБУС; Поддержка 4-канального реле (многоканальный выход, отвечающий разнообразным потребностям управления) | Соответствует SLDL5258 |
| Сертификация | CE, EMC, безопасность CE, FCC часть 15, рейтинг уплотнений (международная авторитетная сертификация, соответствие мировым стандартам промышленного применения) | Соответствует SLDL5258 |
5. Установка и согласование

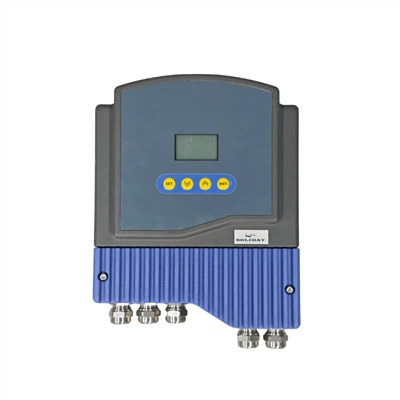

Серия SLDL5250 имеет структурную конструкцию раздельного-типа (зонд + независимый контроллер), которая является гибкой и удобной для установки: датчик можно установить в точке измерения на-объекте (резервуар, канал, реакционный котел и т. д.), а контроллер можно установить в -операционной комнате на объекте или в центральной диспетчерской с хорошими условиями, что удобно для-работы на объекте и ежедневного обслуживания.
Продукт оснащен стандартными интерфейсами промышленных процессов и универсальными портами связи, которые можно напрямую подключать к различным промышленным контейнерам, открытым каналам и системам управления без дополнительного соответствующего преобразовательного оборудования, что снижает сложность и стоимость установки и отладки на-площадке.
6. О СОЛИДАТ
SOLIDAT INDUSTRIAL HOLDINGS LIMITED — профессиональное предприятие, занимающееся исследованиями и разработками, производством и продажей приборов для измерения и контроля промышленных процессов. Придерживаясь концепции «Надежные преимущества, надежные технологии», компания располагает профессиональной командой исследований и разработок, а также передовым производственным и испытательным оборудованием и стремится предоставлять высококачественные, высоко-производительные и высоко{3}}надежные измерительные приборы для промышленных заказчиков по всему миру.
Продукция SOLIDAT охватывает радарные уровнемеры, расходомеры, манометры и другие многочисленные категории и широко используется в нефтяной, химической, электроэнергетической, водоочистной, металлургической, зерновой и нефтеперерабатывающей отраслях, а также в других ключевых отраслях промышленности, обеспечивая эффективные, точные и стабильные решения для измерения технологических процессов для производства и эксплуатации клиентов, завоевывая высокое признание клиентов по всему миру благодаря превосходному качеству продукции и безупречному- послепродажному обслуживанию.
7. Свяжитесь с нами
Мы предоставляем профессиональные пред-технические консультации,-руководства по установке на месте и после-техническое обслуживание для решения всех-проблем с измерениями для клиентов.
Официальный сайт: www.solidAT.net.
Телефон офиса в Китае: +86 10 86468485
Деловое сотрудничество: Добро пожаловать к нам для получения технической консультации и настройки продукта.
8. Отказ от ответственности
SOLIDAT оставляет за собой право изменять и оптимизировать технические параметры продукции без предварительного уведомления в соответствии с технологическим прогрессом и рыночным спросом. Фактические параметры товара должны преобладать над поставляемой продукцией. Для получения подробной технической документации и установочных чертежей обратитесь к профессиональному техническому персоналу SOLIDAT.
