Как угол луча влияет на измерение радиолокационного измерителя?

Привет! Как поставщик радиолокационных измерителей уровня, я воочию убедился, насколько важно понимать каждую мельчайшую деталь этих устройств. Одним из аспектов, который часто упускают из виду, но который может оказать огромное влияние на производительность, является угол луча. Итак, давайте углубимся в то, как угол луча влияет на показания радарного измерителя уровня.

Во-первых, какой именно угол луча? Ну, подумайте об этом как о распространении радиолокационного сигнала на выходе из антенны. Он измеряется в градусах и определяет ширину луча радара, когда он достигает цели. Узкий угол луча означает, что сигнал концентрируется на небольшой площади, тогда как широкий угол луча распределяет сигнал по большей площади.

Теперь поговорим о том, как это влияет на точность измерений. Когда вы используете радарный уровнемер для измерения уровня жидкости или твердого вещества в резервуаре, вы хотите, чтобы сигнал попадал непосредственно на поверхность материала. Если угол луча слишком велик, сигнал может отражаться от стенок резервуара или других объектов внутри, вызывая ложное эхо. Эти ложные эхо-сигналы могут затруднить точное определение уровня материала радарным измерителем уровня, что приводит к неточным измерениям.

С другой стороны, если угол луча слишком узкий, сигнал может не охватить всю поверхность материала. Это также может привести к неточным измерениям, особенно если поверхность материала неровная или в резервуаре имеются препятствия. Например, если вы измеряете уровень жидкости в резервуаре с плавающей крышей, узкий угол луча может попасть только на крышу, а не на поверхность жидкости, что даст вам неправильные показания.

Итак, как же выбрать правильный угол луча для вашего применения? Ну, это зависит от нескольких факторов. Во-первых, необходимо учитывать размер и форму резервуара. Если вы используете небольшой резервуар простой формы, узкого угла луча может быть достаточно. Однако если вы используете большой резервуар сложной формы или если внутри резервуара есть препятствия, может потребоваться более широкий угол луча, чтобы гарантировать, что сигнал покрывает всю поверхность материала.

Еще одним фактором, который следует учитывать, является тип материала, который вы измеряете. Некоторые материалы, например жидкости, имеют гладкую поверхность, которая хорошо отражает сигнал радара. Для этих материалов может быть достаточным более узкий угол луча. Однако другие материалы, например твердые тела или порошки, имеют шероховатую поверхность, которая рассеивает радиолокационный сигнал. Для этих материалов может потребоваться более широкий угол луча, чтобы сигнал мог проникнуть через поверхность и достичь материала ниже.

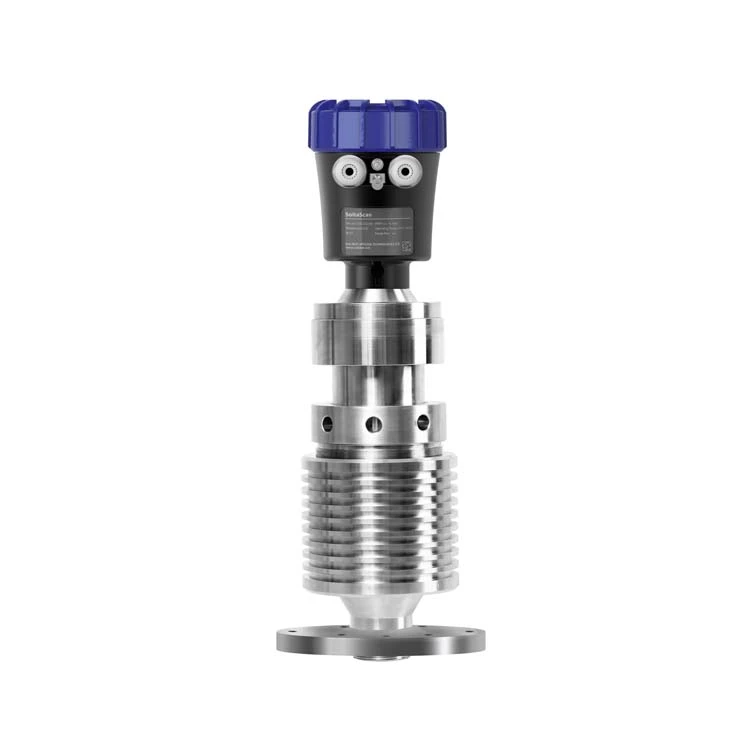

Наша компания предлагает ряд радиолокационных уровнемеров с различными углами луча для различных применений. Например, нашSLDL5284 Радар 80 ГГцимеет узкий угол луча всего 4 градуса, что делает его идеальным для измерения уровня жидкостей в небольших резервуарах или в тех случаях, когда точность имеет решающее значение. С другой стороны, нашSLDL5189 Радарный уровнемер высокой температуры и высокого давленияимеет более широкий угол луча 12 градусов, что делает его пригодным для измерения уровня твердых веществ или порошков в больших резервуарах или в случаях, когда внутри резервуара имеются препятствия.

Мы также предлагаемSLDL5526 Волноводный радар с двумя кабелямикоторый использует другую технологию для измерения уровня жидкостей и твердых веществ. В этом типе радарного измерителя уровня используется кабель или стержень для направления радиолокационного сигнала к поверхности материала, что может помочь уменьшить влияние ложных эхо-сигналов и повысить точность измерений. Угол луча SLDL5526 определяется формой и размером кабеля или стержня и может быть отрегулирован в соответствии с конкретными требованиями вашего приложения.

Помимо выбора правильного угла луча, вы можете сделать еще несколько вещей, чтобы обеспечить точные измерения с помощью радарного уровнемера. Сначала убедитесь, что антенна установлена ​​правильно и направлена ​​прямо на поверхность материала. Также следует избегать установки антенны слишком близко к стенкам резервуара или другим объектам, так как это может вызвать ложное эхо.

Во-вторых, убедитесь, что радарный уровнемер откалиброван правильно. Калибровка — это процесс настройки радарного измерителя уровня, чтобы гарантировать, что он обеспечивает точные измерения. Вам следует регулярно калибровать радарный уровнемер, особенно если вы используете его в суровых условиях или если условия в резервуаре меняются.

Наконец, убедитесь, что вы используете радарный уровнемер, подходящий для вашего применения. Существует несколько различных типов радиолокационных уровнемеров, каждый из которых имеет свои преимущества и недостатки. Например, некоторые радарные измерители уровня предназначены для использования в средах с высокой температурой или высоким давлением, тогда как другие предназначены для использования в агрессивных или взрывоопасных средах. Убедитесь, что вы выбрали радарный уровнемер, который соответствует конкретным требованиям вашего применения.

В заключение отметим, что угол луча является важным фактором, который следует учитывать при выборе радарного измерителя уровня. Узкий угол луча может обеспечить более точные измерения в некоторых приложениях, тогда как в других может потребоваться более широкий угол луча. Выбрав правильный угол луча и следуя советам, изложенным в этом сообщении блога, вы можете быть уверены, что ваш радарный уровнемер обеспечивает точные и надежные измерения.

Если вы хотите узнать больше о наших радарных измерителях уровня или у вас есть какие-либо вопросы о выборе правильного угла луча для вашего применения, не стесняйтесь обращаться к нам. Мы будем рады помочь вам найти правильное решение для ваших нужд.

Ссылки

• Справочник по радарному измерению уровня, Emerson Automation Solutions
• Радарные уровнемеры: принципы и применение, Endress+Hauser
